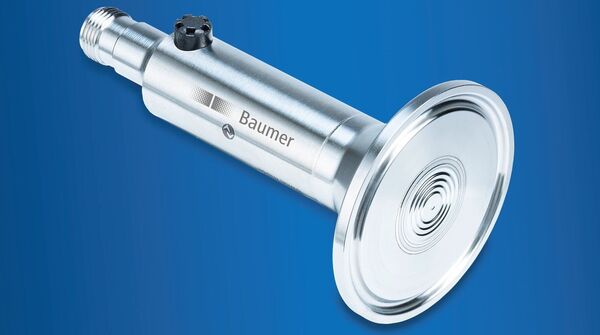

Der Drucksensor PP20H von Baumer gewinnt den Innovations Showcase Award. Herausragende Genauigkeit über den gesamten Temperaturbereich sowie die IO-Link-Schnittstelle überzeugten die Jury.

Eine Jury aus Experten der Lebensmittelindustrie zeichnete den Drucksensor PP20H bei der Process Expo in Chicago mit dem Innovations Showcase Award im Bereich Molkereierzeugnisse aus. Unter den 17 Finalisten setzte sich der Drucksensor mit seiner kondensatfesten Silizium-Messzelle, der herausragenden Genauigkeit über den gesamten Temperaturbereich sowie der IO-Link-Schnittstelle durch.

IO-Link-Schnittstelle mit zusätzlichem analogen Ausgang

«Der Trend geht zu IO-Link und dem tragen wir mit dem PP20H Rechnung», sagt Baschar Al Hammoud, Produktmanager für Drucksensoren. Doch der Standard selber ist nur eines: Der PP20H hat neben der digitalen IO-Link-Schnittstelle noch einen zusätzlichen analogen Ausgang. Baschar Al Hammoud: «Mit dieser Kombination bietet der PP20H dem Anwender mehr Flexibilität als jeder andere Drucksensor.»

Vorteile von IO-Link bei Inbetriebnahme nutzen

Bei der Inbetriebnahme des Sensors können somit die Vorteile von IO-Link genutzt werden, welche die Parametrierung wesentlich erleichtern, trotzdem kann der Sensor über den 4 … 20 mA Analogausgang den Prozess steuern. Über IO-Link können darüber hinaus weitere Prozessdaten wie der Druck der Messzelle oder die Temperaturen des Drucksensors und des Mikrochips in der Recheneinheit ausgelesen werden. Daraus lassen sich interessante Schlüsse ziehen, zum Beispiel ob es in einem Behälter zu einem ungewöhnlichen Temperaturanstieg kommt, der auf einen Defekt oder eine falsche Dosierung der Zutaten im Tank hindeutet.

«Planen weitere Funktionen auf Basis von IO-Link»

Da hohe Temperaturen die Lebensdauer des Sensors oder anderer Komponenten in der Anlage mindern können, ist dies die Basis für eine vorausschauende Wartung – eines der Versprechen von Industrie 4.0. Und natürlich bietet die PP20H-Familie alle Vorteile von IO-Link wie die schnelle Parametrierung sowohl im Betrieb als auch vor der Installation. Dazu lernt ein neuer Sensor via Master einfach die Parameter des alten Sensors und ist nach dem Einbau sofort betriebsbereit. Für Baschar Al Hammoud ist das nur der erste Schritt: «Wir planen weitere Funktionen auf der Basis von IO-Link.»

Absolut dichte Messzelle auch bei relativer Druckmessung

Auch bei der Robustheit schlägt der PP20H den Standard. Er hat eine absolut dichte Messzelle auch bei einer relativen Druckmessung. So wird verhindert, dass feuchtwarme Umgebungsluft eindringen kann und bei tiefen Prozesstemperaturen zu kondensieren droht. Dies ist zum Beispiel in der Milch- oder Eiscremeverarbeitung der Fall. Dennoch muss sie gewissermassen gegenüber der Umgebung «offen» sein, weil der Sensor auch die Differenz zum Umgebungsdruck bestimmen kann.

Der technische Kniff: Die Ingenieure platzierten hinten im Gehäuse einen barometrischen Drucksensor, der über eine Öffnung den Referenzdruck in der Umgebung messen kann. Die eigentliche Silizium-Messzelle vorne kann dadurch hermetisch geschlossen sein. Damit eignet sich der PP20H nicht nur für die Reinigung mit CIP (Clean in Place) und SIP (Sterilisation in Place) sondern auch für schlagartig wechselnde Prozessmedientemperaturen.
