Machine Heat Recovery System von Igus heizt Industriehallen mit Maschinenwärme

Ingenieure von Igus setzen jetzt eine simple Technik für die Wärmerückgewinnung ein. Sie heizt Industriehallen mit der Abwärme von Maschinen und spart so Gaskosten und CO₂-Emissionen. Deshalb stellt Igus die Technologie in allen Details auch anderen Industrieunternehmen online zur Verfügung. Würden alle Spritzgiesser weltweit diese Technologie einsetzen, liessen sich über eine Millionen Tonnen CO₂ und über 548 Millionen Kubikmeter Gas einsparen.

Preise für Gas steigen. Der Klimawandel schreitet voran. Zeit zu handeln, ist Igus überzeugt. Auf dem Weg zum Ziel, bis 2025 klimaneutral zu produzieren, haben sich drei Ingenieure deshalb an die Arbeit gemacht, den Einsatz von fossilen Brennstoffen während der Fertigungszeit überflüssig zu machen. Dazu experimentierten sie zunächst mit Wärmetauschern aus einem Auto und Lüftern aus einem Computer. Die Experimente wurden grösser und immer mehr Quadratmeter konnten beheizt werden. Nach sechs Monaten gelang es mit dem neuen Konzept namens «Machine Heat Recovery System” (kurz: MHRS), eine der grossen Produktionshallen der Fabrik in Köln-Lind mit Abwärme der Spritzgussmaschinen zu heizen.

Das MHRS lenkt dabei, je nach Heizbedarf, die Warmwasserströme aus dem Kühlkreislauf direkt zu den Heizlüftern und sorgt gleichzeitig dafür, dass es nicht zu einer Überhitzung der Maschinen kommt. Da dem Warmwasser beim Durchlaufen des Heizlüfters Wärme entzogen wird, sinkt der Kühlbedarf des Kühlturms. Das bietet den Vorteil, dass die bisherige Gasheizung ausbleibt und weniger elektrische Energie zum Kühlen aufgewendet wird. Die schwankenden Kühlkreistemperaturen sind durch das System variabel anpassbar.

Das MHRS geht dabei nicht den bekannten Weg über eine teure Wärmepumpe und auch keinen Umweg über einen Wärmetauscher, dieser würde zu Temperaturverlusten führen. Eine zusätzliche Einspeisung der Abwärme von Druckluftkompressoren ist ebenfalls nicht erforderlich. Igus reduziert bereits jetzt schrittweise die Druckluftenergie, um Energiekosten zu senken. «Mit dieser hauseigenen Heizung können wir in Zukunft den Gasverbrauch gegen Null fahren. Ausserdem benötigen wir weniger elektrische Energie zum Kühlen», freut sich Igus Geschäftsführer Frank Blase. «Wir sparen somit nicht nur Kosten, sondern reduzieren auch die CO₂-Emissionen und entlasten somit die Umwelt.»

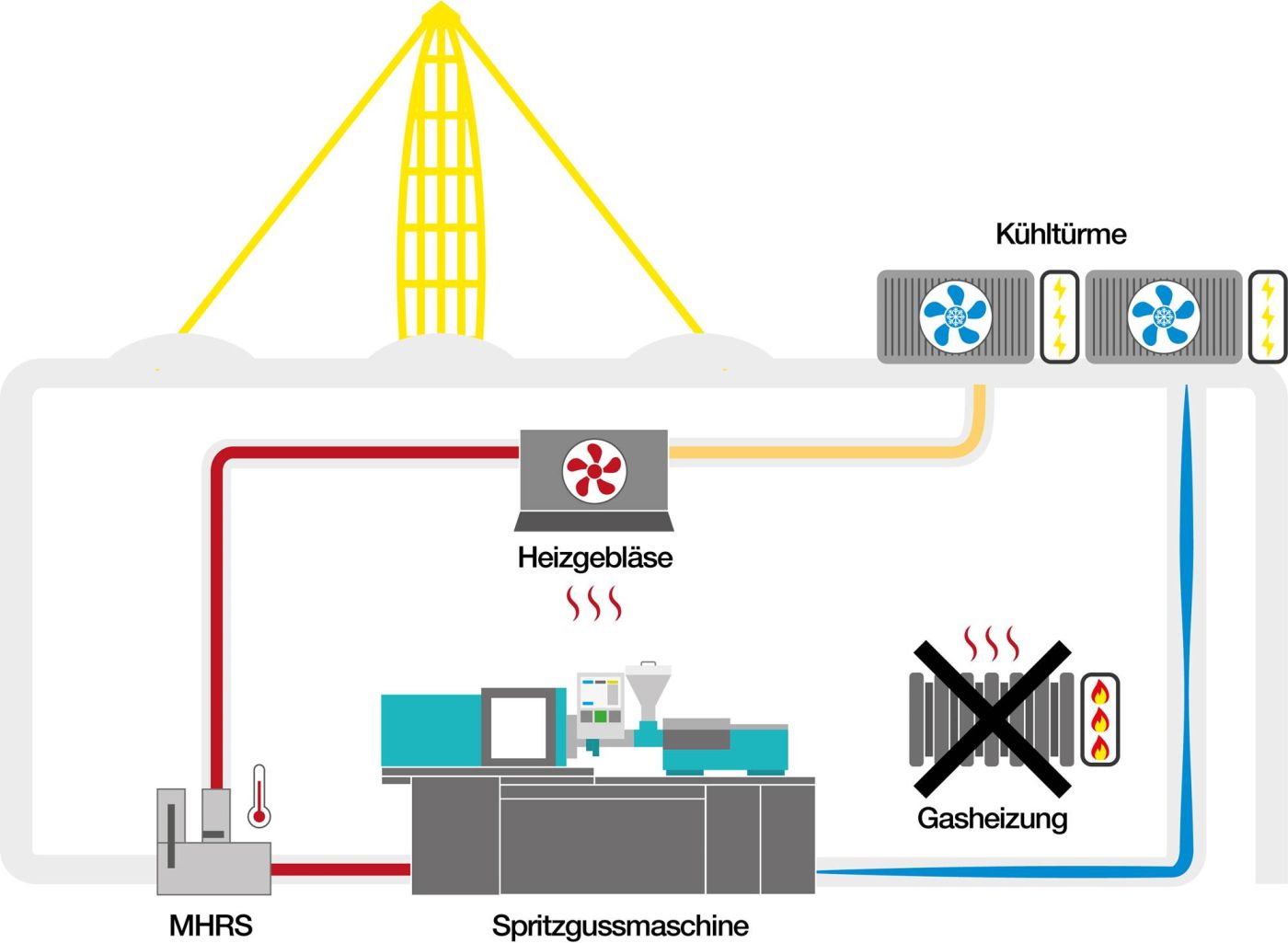

Die Funktionsweise der neuen gassparenden Heizung

Die Hydraulikmotoren der Spritzgussmaschinen erwärmen sich im Betrieb. Genau wie beim Auto benötigen sie daher Kühlung als Schutz vor Überhitzung. Hier kommen Kühltürme zum Einsatz, die kaltes Wasser bereitstellen und über ein Rohrsystem zu den Maschinen leiten. Das erwärmte Wasser gelangt zurück zum Kühlturm. Bei der erneuten Kühlung entweicht die Wärme in die Atmosphäre und geht als Energie verloren.

Mit dem MHRS wird ein Teil der Wärme aus dem Kühlkreislauf über eine Durchflussregelung abgegriffen und direkt zu den Heizungen geleitet, die sich neben den alten Gasheizungslüftern befinden. Damit diese Heizungen nicht unmittelbar verstopfen, filtern Schmutzfänger Schwebstoffe heraus, die sich im Wasser befinden. Das warme Wasser tritt in den neuen Heizlüfter ein und schickt den alten Heizlüfter in den Ruhestand.

Ein Ventilator auf dem Heizlüfter verteilt die erwärmte Luft schliesslich in der Halle. Erst danach strömt das Wasser zurück zum Kühlturm und der Kreislauf beginnt von neuem. Da nicht mit Wärmetauschern gearbeitet wird, lässt sich das System auch im Niedertemperaturbereich betreiben.

Ein Konzept für die Industrie

«Wir selbst sind von unserem Konzept überzeugt und planen in Zukunft ganz auf Maschinenwärme als Heizung in der Produktion und in den Büros zu setzen», so Dennis Berninger, Fabrikleiter bei Igus und Antreiber dieses Projekts. So ist als Nächstes geplant, das 7'209 Quadratmeter grosse Logistikcenter mit neun Heizlüftern auszustatten. Allein hier lassen sich hier jährlich rund 31,5 Tonnen CO₂ einsparen. Ein wichtiger Schritt für Igus, dem Ziel näherzukommen, bis 2025 mit Gebäuden und Produktion CO₂-neutral zu sein.

Von dem Erfolg angespornt, hat sich Igus entschlossen, die Technologie auch anderen Industrieunternehmen zur Verfügung zu stellen. Eine konservative Rechnung besagt: Über eine Millionen Tonnen CO₂ und über 548 Millionen Kubikmeter Gas liessen sich einsparen, wenn alle Spritzgiesser weltweit die Technologie einsetzen würden. Das entspricht dem jährlichen Gasverbrauch von 238'434 Vier-Personen Haushalten.

«Für das MHRS sehen wir in der Industrie ein sehr grosses Potential, daher wollen wir auch anderen Unternehmen das Konzept kostenlos zugänglich machen. Bei unserer Recherche haben wir selbst nämlich keine veröffentlichten, genauen Anleitungen gefunden», so Dennis Berninger. «Mit unserer Website informieren wir bereits jetzt, wie MHRS und das entwickelte Regelgerät funktionieren. Immer mehr Details kommen dazu.»
