«Ungetrübter Blick aufs Eis»

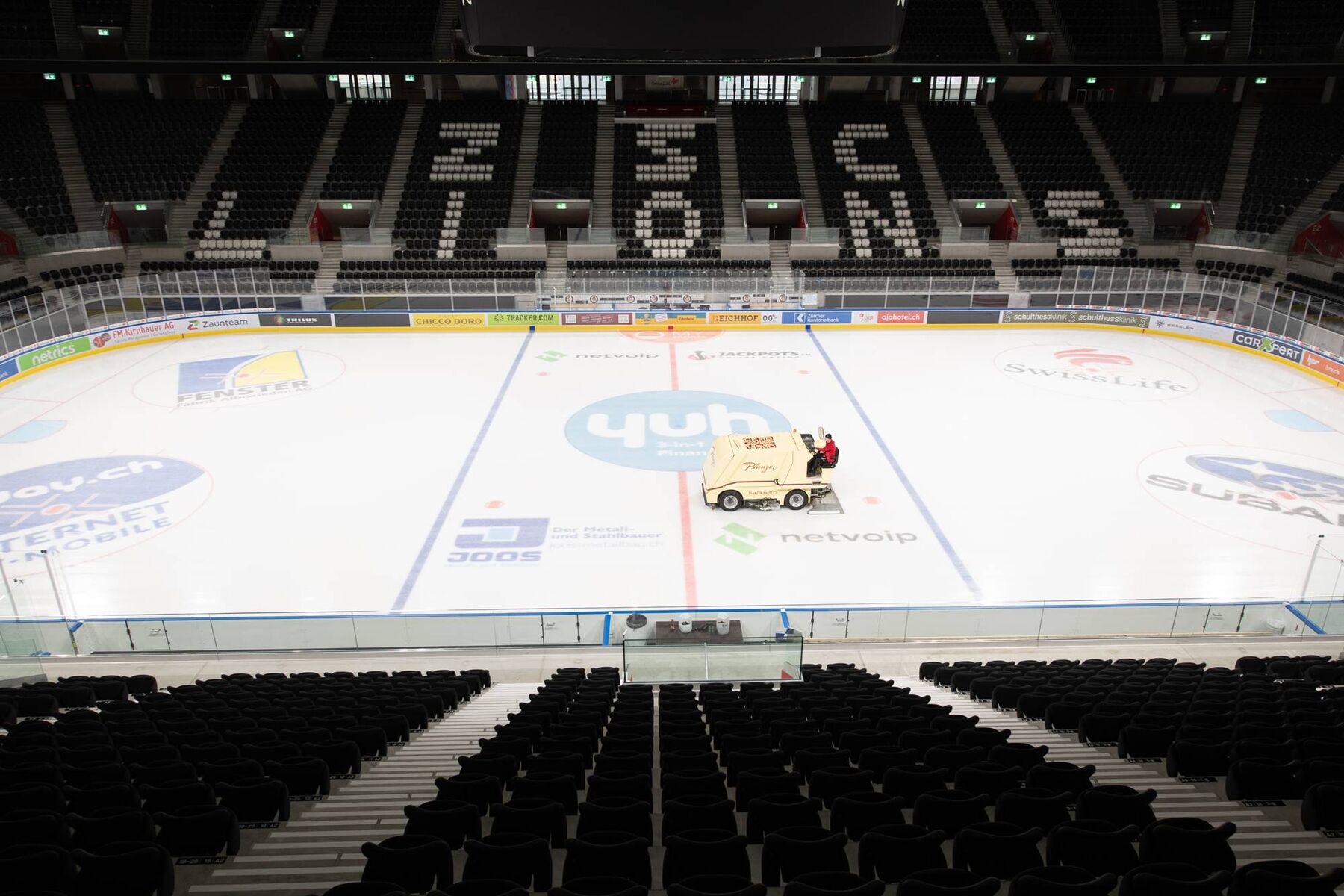

Die neugebaute Swisslife Arena, in der die ZSC Lions seit Ende 2022 ihre Heimspiele austragen, ist das ganze Jahr über angenehm temperiert. Hierfür werden thermoaktive Bauelemente in den warmen Monaten mit Kaltwasser und in der frostigen Jahreszeit mit Warmwasser durchströmt.

Zwar sorgt diese Behaglichkeit für reissenden Bierabsatz und beste Stimmung auf den Rängen, birgt aber die Gefahr von Nebelbildung. Damit es in der neuen Spielstätte des Zürcher SC erst gar nicht so weit kommt, sorgen 70 Anlagen für einen kontinuierlichen Austausch der feuchtwarmen Luft.

Druckverhältnisse grösste Herausforderung

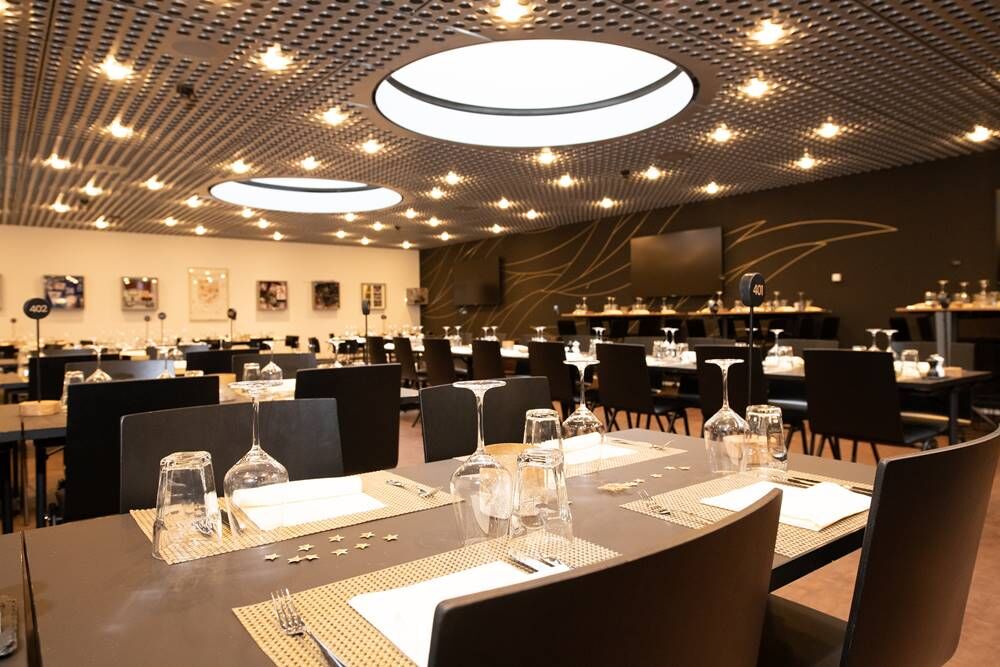

Die Realisierung eines solchen Belüftungskonzepts bedarf jahrelanger Erfahrung, über welche die Comsys Bärtsch AG verfügt. «Die Halle ist regelungstechnisch als ein riesiger Luftkörper mit verschiedenen Druckzonen zu betrachten», erklärt deren Geschäftsführer Rolf Wyss und schiebt gleich die damit verbundene Herausforderung nach: «Die Halle muss regelungstechnisch gegenüber aussen sowie dem Business-Club, und dieser wiederum gegenüber den Raucherzonen im Innern, funktionieren.»

Leitsystem bietet diverse Navigationswege

Angesichts dieser Herausforderungen braucht es ein cleveres Miteinander von Sensorik und Aktorik. Schliesslich müssen die Raumfühler, (Brandschutz-) Klappen, Volumenstromregler und Tabs-Ventile, um nur einige zu nennen, für ein Wohlfühl-Klima miteinander harmonieren. «Hierfür haben wir 40000 Datenpunkte in unser Leitsystem eingebunden und jeden einzelnen Datenpunkt davon getestet», sagt Thomas Ogi, ebenfalls Geschäftsführer der Comsys Bärtsch AG.

Trotz dieser Gewissenhaftigkeit kam es vor, dass Getestetes nach zwei Wochen plötzlich nicht mehr funktionierte, weil ein Kabel unerlaubt abgehängt wurde. So verfügt in der Swisslife Arena beispielsweise jede der 450 Brandschutzklappen, die über Modbus angebunden sind, auch über eine 230-V-Steckdose. «Diese sind während der Bauphase von allen möglichen Leuten benutzt worden, aber es hiess immer, ‚Eure Brandschutzklappen‘ funktionieren nicht! Dann musste jemand hinlaufen und das Kabel wieder einstecken», erinnert sich Thomas Ogi.

In das von Comsys Bärtsch entwickelte Leitsystem lassen sich die Steuerungen von verschiedenen Herstellern einbinden. Stolz ist Thomas Ogi insbesondere auf die verschiedenen Navigationswege, die es bietet. Neben dem klassischen Menü kann alternativ über eine Alarmliste, dreidimensionale Menüs oder personalisierte Dashboards zielgenau zum jeweiligen Datenpunkt navigiert werden.

In der Swisslife Arena brachte Comsys Bärtsch zudem erstmals in einem Projekt an allen relevanten Anlagenteilen QR-Codes an. «Wenn beispielsweise eine Pumpe ein merkwürdiges Geräusch verursacht, lässt sich über den QR-Code direkt auf die entsprechende Stelle im Leitsystem zugreifen», erklärt Thomas Ogi die Idee dahinter. Dieser Navigationsweg soll vor allem Vertretungen oder Aushilfen mehr Sicherheit geben und ihnen die Arbeit erleichtern.

Direktverdrahtung auf IO-Module

Um die Fehlerquote gering zu halten, verdrahteten die Elektriker direkt auf die robusten IO-Module von Wago. «Jede wegfallende Reihenklemme ist eine Fehlerquelle weniger. Zudem ist es effizienter, Ressourcen-schonender und es geht schneller», begründet Rolf Wyss diese Entscheidung. Allerdings, ergänzt Thomas Ogi, müsse da der Elektriker mit Herzblut bei der Sache sein und sich zunächst überlegen, mit welchen Kabeln er beginne. «Wenn man in der Swisslife Arena die Schaltschränke öffnet, sieht man sofort, dass hier Profis am Werk waren. Die haben sich schon vor dem Schaltschrank überlegt, mit welchen Kabeln sie beginnen», lobt er denn auch die Arbeit der Elektro-Installateure.

Lob gibt es von Rolf Wyss aber auch für die Industrie-erprobten Controller der 750-Baureihe von Wago. «Diese benutzen wir seit über zwanzig Jahren und sie machen einen grossen Teil unseres Erfolgs aus», sagt er und äussert einen ungewöhnlichen Wunsch an deren Hersteller im mitteldeutschen Minden: «Bloss nichts daran verändern und uns weiterhin eine funktionierende Hardware liefern.»
